Benewake DE-LIDAR TF01 単方向ライダー

新商品 ロボット ドローン センサ Benewake

14890 円(税込)

在庫数:14


商品コード: DE-LIDAR-TF01

数量

Benewake製DE-LIDAR TF01は、光学、エレクトロニクス、デザインの独自の特性を持ち、ToF(Time of Flight)原理に基づくライダーです。 精度、感度よく安定した、高速の距離測定ができます。IEC62471規格適合品。50g以下軽量、51mm x 36mm x 48mmコンパクトサイズ。100kLux環境光以下屋外でも動作。ドローン・UAVの高度固定、地形追従、ロボット障害物回避、SLAMに最適。

入荷時期

3月15日に入荷いたしました。

割引について

この商品のリピートご注文に合計商品金額を500円値引きいたします。値引きした金額はご入金お知らせメールあるいは請求書に反映いたします。数量割引:5点以上のご注文、単価14400円(税込、送料込)、10点以上のご注文、単価13920円(税込、送料込)、20点以上ご注文の場合、価格をお問い合わせください。WEBにてご注文後、数量割引適用後のお見積はを別途ご提示いたします。

主な特長

・高感度
・検出範囲:最大10m(@ 90%反射)
・検出周波数:500Hz
・耐環境光:100kLux環境光以下で動作
・コンパクトサイズ、軽量(<50 g)
・精度:cmレベル(1%相対誤差)
・保護レベル:IP63-IP65(但しロボットとの接触面が防水処理しておりません。ロボットとの接触面に防水が必要な場合、お客様にて防水処理を行うか、またはメーカーに特注の可能性がありご相談ください。)

寸法

・51mm x 36mm x 48mm.

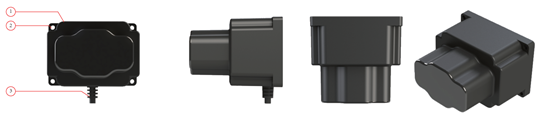

DE-LIDAR-TF01寸法-1

・1: シェル 2:アセンブリ・ホール 3:ワイヤ

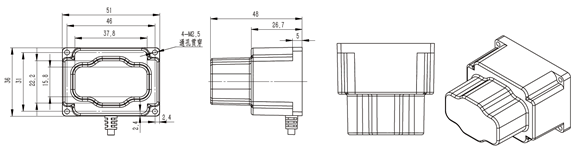

DELiDAR TF01機械寸法(参考設計、単位:mm)


DE-LIDAR-TF01寸法-2

動作原理

飛行時間(ToF)は距離測定方法です。 変調された近赤外光がセンサより放射され、物体によって反射され、放射と反射との間の時間差または位相差を計算することによって、物体からの距離を推定することができ、深度情報も推定することができます。

電気特性

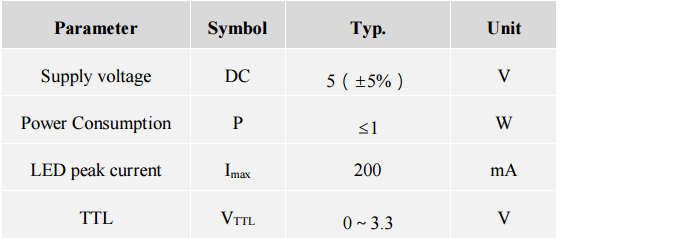

DE-LIDAR-TF01電気特性

注: 3月以降出荷分について、入力電圧5V仕様となります。

光学特性

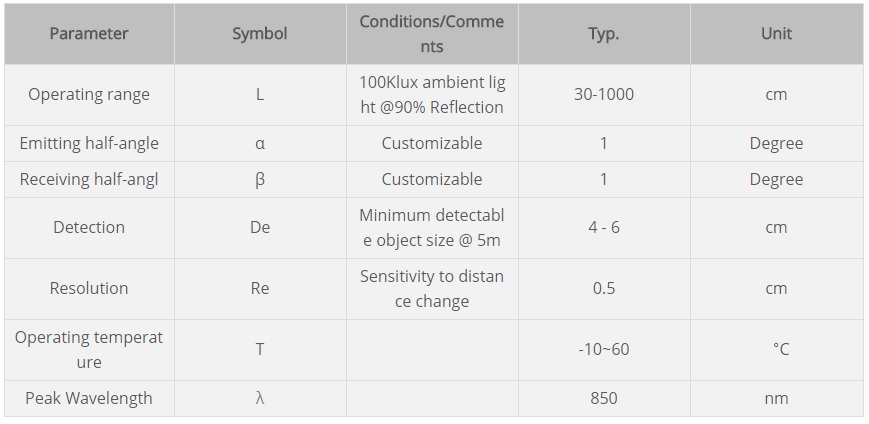

DE-LIDAR-TF01光学特性

データ出力・プロトコール

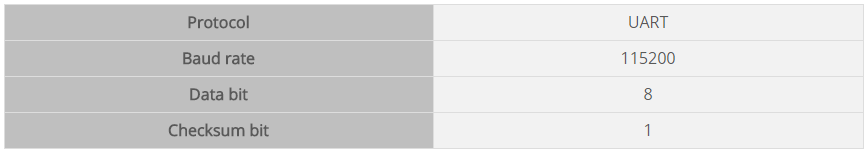

DE-LIDAR-TF01データプロトコル

データは、Distと呼ばれる1つの遠隔情報を含むフレーム当たり9バイトの16進形式で出力され、すべてのDistにはシーケンスと呼ばれるシリアル番号情報があり、フレーム終了ビットはチェックサムビットです。

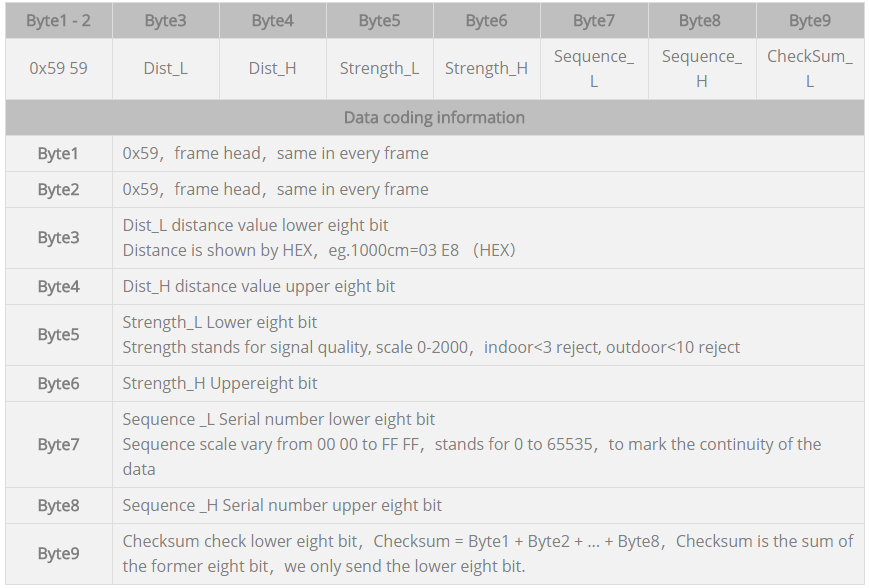

DE-LIDAR-TF01データフレーム

注意事項

・動作温度:-10~60℃、保存温度:0~70℃
・動作環境はきれいに保つ必要があります。 レンズにほこりやその他のものが入るのをお防ぎください。
・高温多湿の場所に保管しないでください。
・酸性または強い硫黄環境から離して保管してください。
・精密光学デバイスですので分解しないでください。技術的な問題などは、お問い合わせください。

参考資料

データシート(英語版)
他の技術資料(英語版)
